PNG파일의 구조와 Chunk

PNG파일:  투명 배경을 지원하고 무손실 압축 방식을 사용하여 이미지 품질을 그대로 유지하는 래스터 이미지 파일 형식

PNG파일 시그니처: 89 50 4E 47 0D 0A 1A 0A(8Bytes)

PNG파일의 뒤에는 Chunk라는 그룹으로 나뉘어져서 이미지 정보가 저장됨

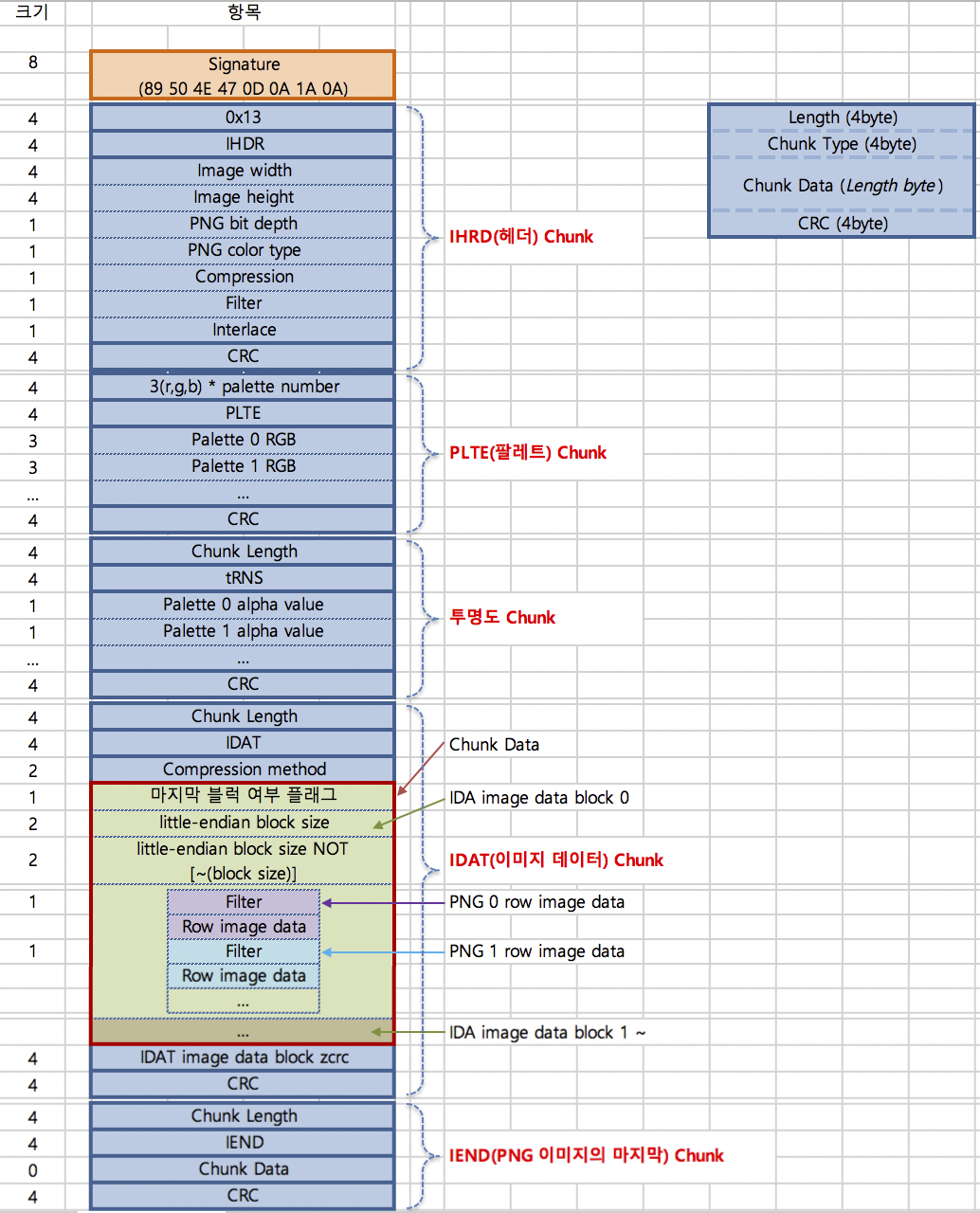

PNG Chunk

• IHDR Chunk : 이미지 헤더 정보
• PLTE Chunk : 색 공간 설명
• IDAT Chunk : 이미지 데이터 정보
• IEND Chunk : 이미지 끝(푸터)



IHDR: PNG 파일 맨 앞에 위치하는 청크
--> PNG 이미지의 크기, 필터링 방식, 압축 방식 등을 알 수 있다.

{
Length : 00 00 00 0D (4byte),
Chunk Type : IHDR(4byte),
{
  Width (4 byte),
  Height (4 byte),
  Bit depth (1 byte),
  Color Type (1 byte),
  Compression method (1 byte),
  Filter method (1 byte),
  Interlace method (1 byte),
}
CRC
}



Width, Height: 이미지의 너비와 높이
--> 이 부분을 조작하면 이미지를 바꾸거나  특정 부분을 감추는 것 등이 가능함!!



Bit depth: 하나의 채널이 몇 비트로 구성될 지를 정한다.



Color Type: Color Type은 PNG 이미지의 색상을 어떻게 구성할 것인지를 정함



Compression method: 압축 방식



Filter method: 필터링 방식



Interlace method: 이미지 로딩이 완료되기 전에 먼저 해상도가 낮은 이미지를 보여주기 위하여 사용함





IDAT: 이미지 데이터 정보

PNG는 전체 이미지 데이터를 한꺼번에 압축한 뒤, 여러 IDAT 청크에 나누어 담는 방식을 사용함
그래서 모든 IDAT 청크가 있어야만 이미지 디코딩이 가능함

Encoding : Pixel Data -> Filter -> Compression -> IDAT Chunk DataDecofing : IDAT Chunk Data -> Compression -> Unfilter -> Pixel Data



IEND: PNG 파일의 끝을 나타냄
데이터를 담는 목적으로 사용되지 않으므로 길이는 항상 0
